３－３． 周波数分解能と演算窓の長さ


　スペクトルの周波数分解能は　1/[演算窓の長さ(sec)] です。

　演算窓が　1sec の場合　スペクトルの分解能は　1Hz になります。
　演算窓が　10sec の場合　スペクトルの分解能は　0.1Hz になります。

　演算窓を長くすれば周波数分解能は上がりますが、その分、時間変化が鈍くなります。
　定常振動の場合には演算窓を長くしても問題ありませんが、時間変化する時は演算窓を短くしたほうがよいでしょう。
　
　演算窓を短くして、なおかつ周波数分解能を上げたい場合、ゼロ補間という方法があります。
　演算窓の両端に０の配列を付け加えて、疑似的に演算窓を長くしてFFT演算を行います。これにより、周波数分解能を高めます。

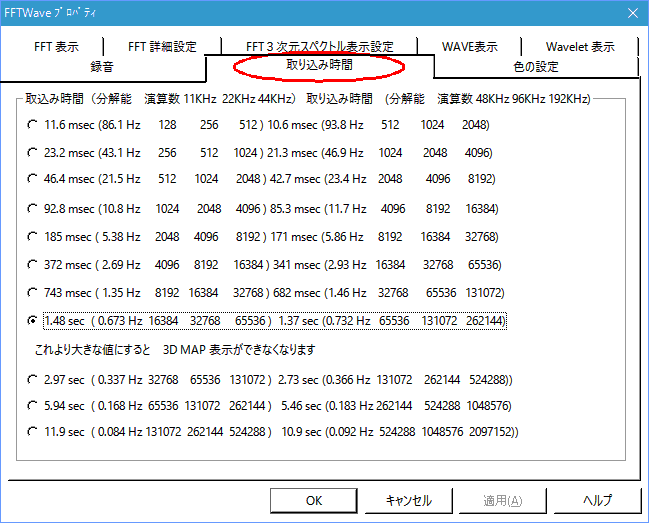

　FFTAnalyzer と　FFTWave では設定ダイアログの[取り込み時間]タブで取り込み時間を設定できます。
　また、[FFT詳細] タブでゼロ補間を設定できます。ゼロ補間は　2倍、4倍を選択できます。

　取り込み時間 　
