デジタルフィルタ

４．デジタルフィルタ

　デジタルフィルタは時系列波形から特定の周波数成分を遮断する機能です。

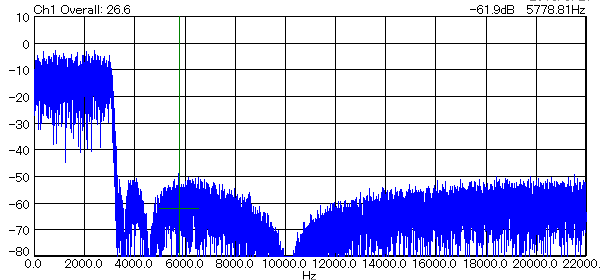

　ローパスフィルタは高い周波数を遮断して低い周波数だけを通す機能です。
　折り返しノイズをカットする場合や包絡線処理を行う場合に利用します。
Low pass filter

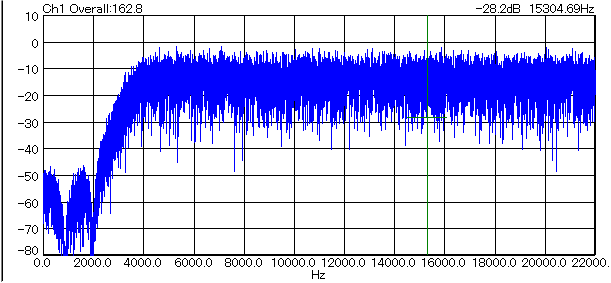

　ハイパスフィルタは低い周波数を遮断して高い周波数成分だけを通します。
　時系列信号を積分する時ベースラインがゆがみを除去する時などに利用します。
High pass filter

　バンドパスフィルタ　特定の周波数帯域のみ通過させて、それ以外の低い周波数と高い周波数を遮断します。
Band pass filter

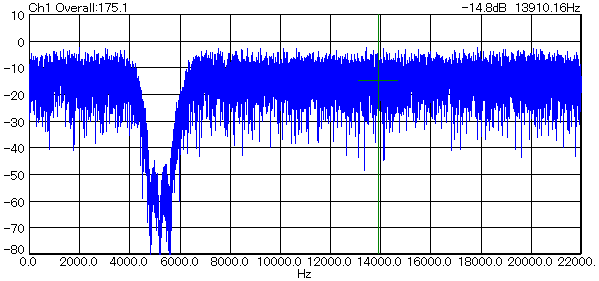

　バンドカットフィルタ　特定の周波数帯のみ遮断して、それ以外の低い周波数と高い周波数を通します。
Band cut filter

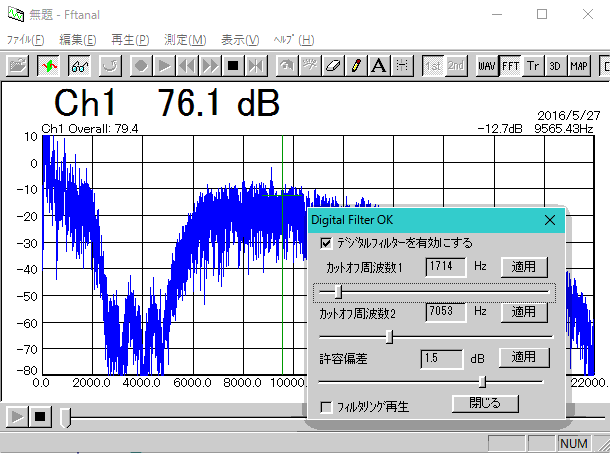

　FFTAnalyzer にはデジタルフィルタの機能があります。ツールバー左から２番目のボタンをクリックすると下記のダイアログが表示されます。
[デジタルフィルターを有効にする], [フィルタリング再生] をチェックして、WAVE ファイルを再生するとフィルタリングされた音声が再生されます。

　これにより、異音の発生源となっている周波数帯域を突き止めることができます。
FFTAnalyzer Digital filter

FFTAnalyzer のデジタルフィルタの使用状況
